在線防爆激光檢測原理粉塵濃度監測儀

2021-09-16 16:17:03 admin
產品概述
AIFLI-DFM-TZXLC 在線式激光可吸入粉塵續檢測儀（以下簡稱在線式粉塵檢測儀）主要用于工礦企業中粉塵顆粒物的濃度檢測及超標報警。本儀表將大型公共場所室內，工礦企業，工廠車間或生產車間內帶有粉塵顆粒的空氣吸入儀表內，通過高精度的激光粉塵檢測傳感器來進行分析，得出來的數據通過儀表的顯示屏來顯示出該空間內粉塵的濃度值。


 工作原理

AIFLI-DFM-TZXLC 在線式激光可吸入粉塵連續檢測儀，采用先進的光散射原理以半導體激光為測量光源，對空氣中粉塵進行高靈敏非接觸測量。

1、粉塵濃度在線監測

產品實時在線檢測粉塵濃度，可連續監測工作場所粉塵濃度情況。

2、粉塵濃度值數據直讀，可設置報警值，實現現場聲光報警

（1） 產品自帶顯示屏，可實現粉塵濃度值數據直讀，方便使用者在檢測現場隨時查看。
（2） 可自行設置粉塵濃度報警值，儀器帶有報警功能，在粉塵濃度達到報警值時，會啟動聲光報警。

3、儀器有模擬量、RS485 輸出

儀器有模擬量、RS485 輸出，可選擇接入 PLC\DCS 進行處理控制。


 特性優點

1. 本儀器有測試速度快，靈敏度高，穩定性好，重量輕，操作簡單。
2. 可實時監控，可自行設定報警值，進行超標預警。
具有粉塵濃度超標報警設定功能，可自行設置超高濃度報警值，內置蜂嗚器，同時可接外部聲光報警器，及開關量輸出可連接外部排風扇，當粉塵濃度超高時自動啟動排風扇，使空間的粉塵濃度降低。
3. 應用行業廣泛，保障安全生產。
4. 儀器有多種輸出方式，有 4-20mA 模擬量、RS485、開關量，并且可連接電腦實現數據傳輸， 遠程監控。
5. 同時在線監測多個車間的粉塵濃度。

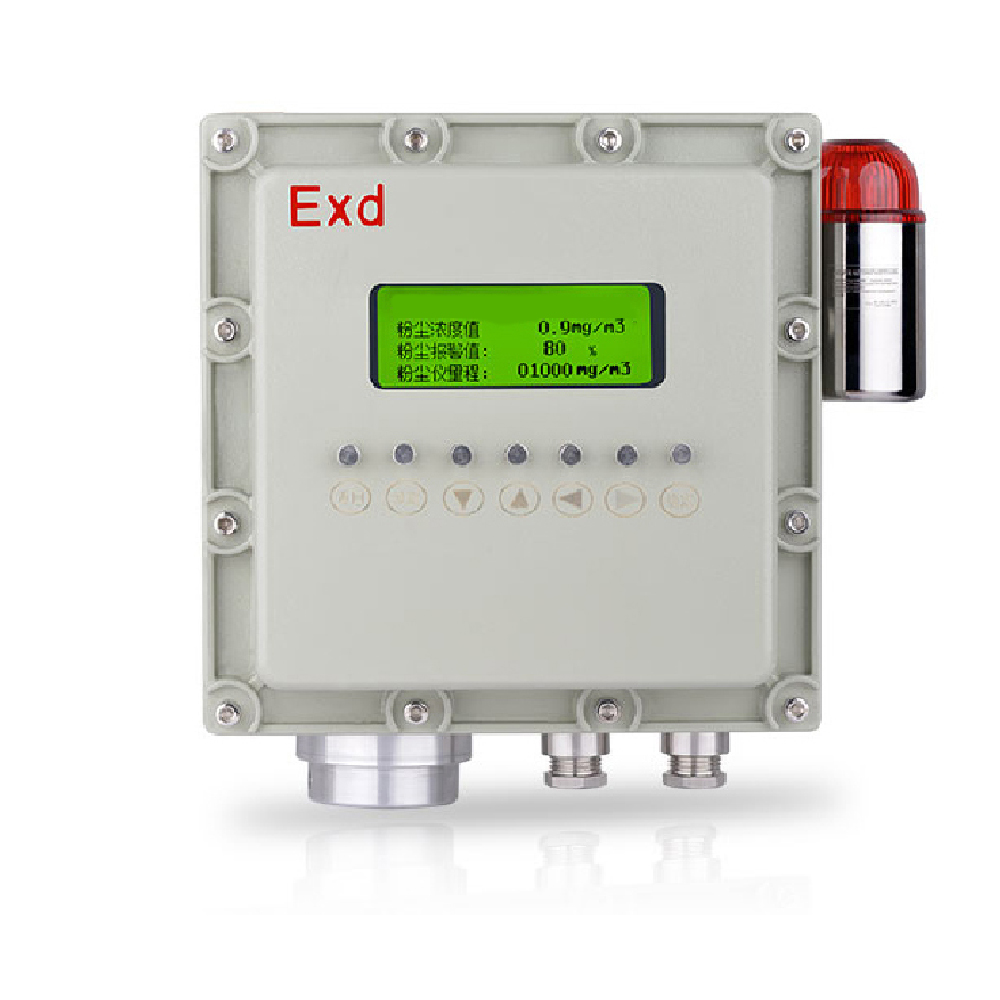

 在線防爆激光檢測原理粉塵濃度監測儀

應用



應用環境：

AIFLI-DFM-TZXLC 粉塵濃度檢測儀適用于：
1、生產車間；噴涂車間、金屬品生產車間、食品加工車間等所有產生粉塵的車間
2、皮帶及風力送料、隧道、施工工地等相對開放性空間
3、倉庫、堆料場、儲煤場等倉儲性空間


應用行業：

AIFLI-DFM-TZXLC 粉塵濃度檢測儀適用于：
金屬制造、建材加工、谷物加工、糧食倉儲、水泥制造、石油化工化工品制造等工業行業


一、安裝位置

安裝位置一般選在容易產生揚塵的地方。

二、安裝方式：

粉塵儀采用壁掛式安裝、吊裝及支架式安裝。

三、安裝注意

1、傳感器進氣口及出氣口不能被遮擋，否則會影響測量結果，但不會造成損壞。
2、外引電纜應就近固定，以防來回?cái)[動，造成傳輸導線的機械損傷。



儀器組成及圖解

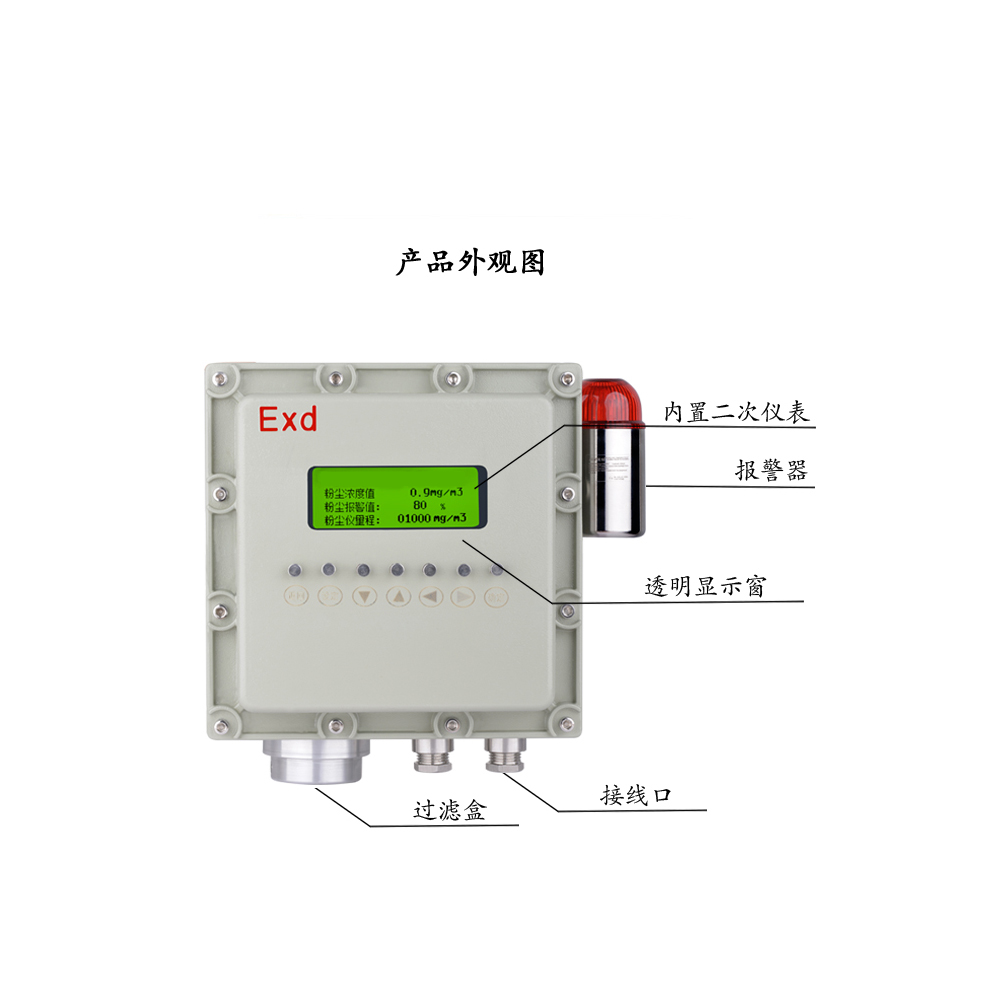

一、產品外觀及組成

 在線防爆激光檢測原理粉塵濃度監測儀
儀器組成：
1. 儀器外殼體 作用：保護儀器內部工作單元。
2. 接線口 作用：連接線路到內部接線端子，即可啟動儀器進行工作。
3. 二次表 作用：實時顯示粉塵濃度值，可設功能報警值。
4. 透明顯示窗 作用：方便觀察顯示儀上顯示的粉塵濃度值。
5. 過濾盒 作用：防止儀器內部沾染粉塵。
6. 報警器 作用：粉塵濃度超標時，啟動聲光報警。

儀器操作及工作流程



一、在將儀器安裝固定好之后，打開儀器，可看到接線端子，將電源與儀器電源端子連接（注意區分正負極），接線請以儀器內部接線圖標示為準。

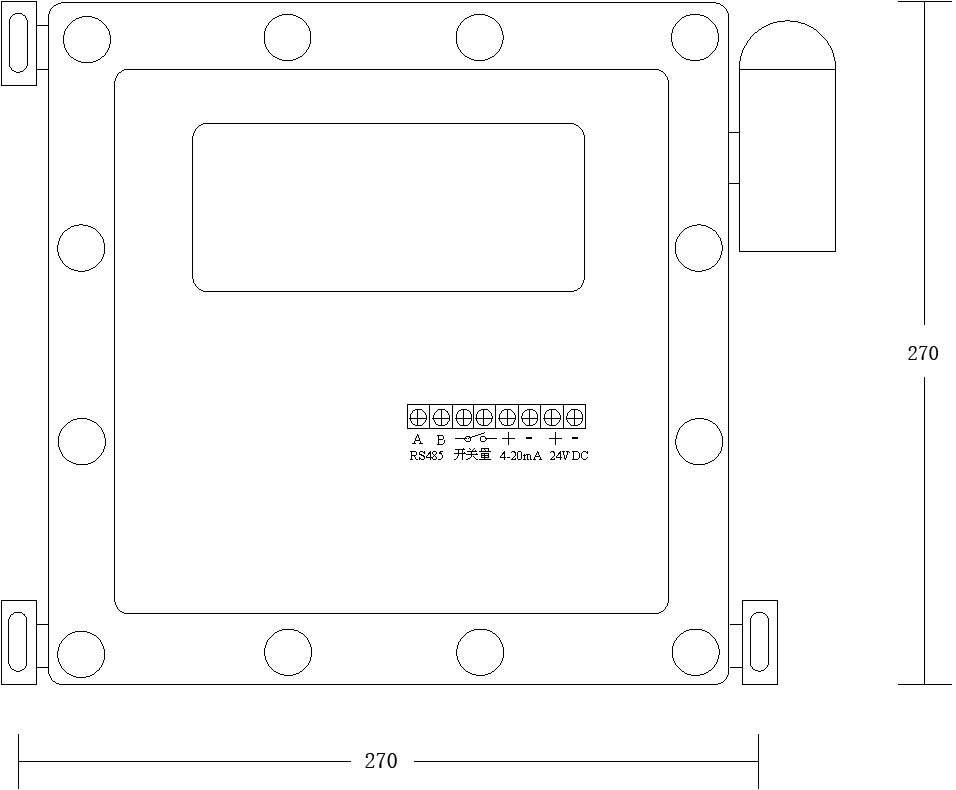

安裝尺寸圖 產品尺寸圖
在線防爆激光檢測原理粉塵濃度監測儀在線防爆激光檢測原理粉塵濃度監測儀

二、將信號輸出端子接線，與其他信號處理系統連接，方便信號的后續處理


三、粉塵濃度報警值的設定：
設置粉塵濃度報警值，在量程范圍內可任意設置數值為報警值。
例如： 粉塵濃度量程為 0-40mg/m³ 時， 則在 0-40 此區間內的任意數值均可設置為報警值。
注：可根據實際工況設定報警值。


運行畫面下按▽鍵進入報警值參數設置，按設定鍵依次分別設置二檔報警值百分比和報警回差參數，每設置好一個參數后按確認鍵保存并轉跳至下一參數設置。當測量值達到 1 檔報警值時，第一觸
點閉合，同時本地聲光報警啟動。達到 2 檔報警值時，第二觸點閉合?；夭钪涤糜谟|點輸出的回差設定，回差值設定不能大于報警值，當測量值低于回差設定值以后繼電器觸點斷開。設置完成后按返回鍵返回運行畫面。

四、啟動電源，儀器即進入工作狀態

（一）空氣會通過傳感器，頻率為每 9S 一次。
（二）處理器把信號處理結果轉換成與粉塵含量成線性關系的輸出值，并顯示數值在顯示屏上。

產品參數




型號信息		 產品名稱 在線式粉塵檢測儀
型號 AIFLI-DFM-TZXLC
可測物質 粉塵顆粒
數據直讀 可數據直讀


工作條件		 電源 24v
環境溫度 -20℃～60℃
環境濕度 ≤95%
防護等級 IP65
測量范圍 標準 0-20mg/m³ 0-40mg/m³
外形尺寸 高*厚*長 270×270×130mm(L×W×H)
